Profilati in ferro – Ferri a T
Norma di riferimento EN10025
Visualizza e scarica tabella pdf

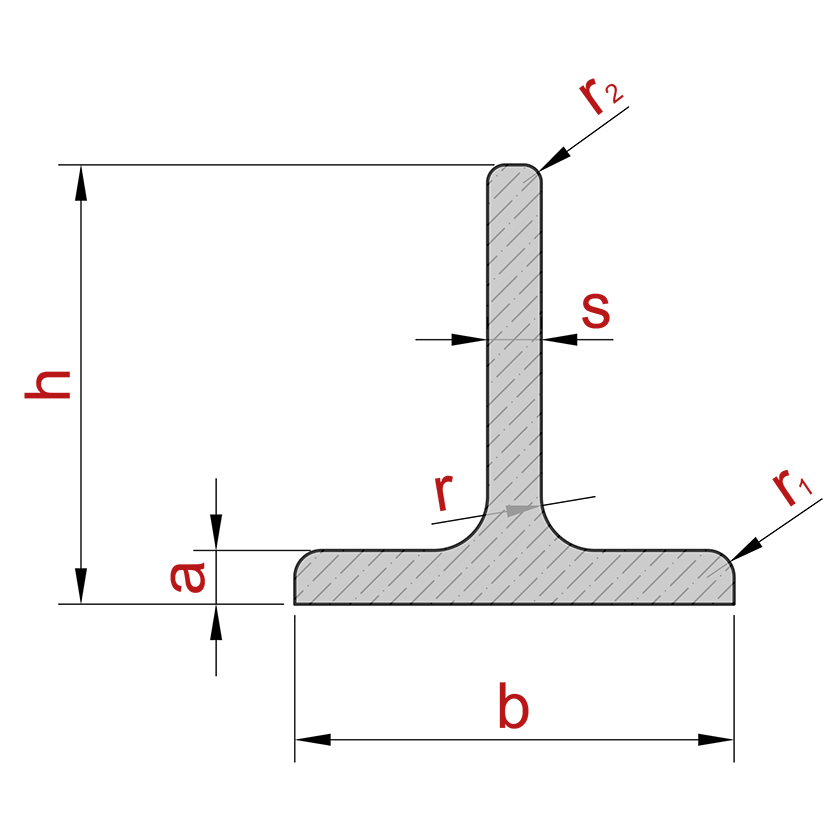

| Nome | Dimensione | Peso kg/m | Sezione cm2 | b mm | h mm | a=s mm | R mm | R1 mm | R2 mm | Raggi d’inerzia ix cm | Raggi d’inerzia iy cm | Momenti d’inerzia Jx cm4 | Momenti d’inerzia Jy cm4 | Moduli di resistenza Wx cm3 | Moduli di resistenza Wy cm3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T30 | 30 | 1,77 | 2,26 | 30 | 30 | 4 | 4 | 2 | 1 | 0,87 | 0,62 | 1,72 | 0,87 | 0,8 | 0,58 |
| T35 | 35 | 2,33 | 2,97 | 35 | 35 | 4,5 | 4,5 | 2,5 | 1 | 1,04 | 0,73 | 3,1 | 1,57 | 1,23 | 0,9 |
| T40 | 40 | 2,96 | 3,77 | 40 | 40 | 5 | 5 | 2,5 | 1 | 1,18 | 0,83 | 5,28 | 2,58 | 1,84 | 1,29 |
| T50 | 50 | 4,44 | 5,66 | 50 | 50 | 6 | 6 | 3 | 2 | 1,46 | 1,03 | 12,1 | 6,06 | 3,36 | 2,42 |
| T60 | 60 | 6,23 | 7,94 | 60 | 60 | 7 | 7 | 3,5 | 2 | 1,73 | 1,24 | 23,8 | 12,2 | 5,48 | 4,07 |
| T70 | 70 | 8,32 | 10,6 | 70 | 70 | 8 | 8 | 4 | 2 | 2,05 | 1,44 | 44,5 | 22,1 | 8,79 | 6,32 |
| T80 | 80 | 10,7 | 13,6 | 80 | 80 | 9 | 9 | 4,5 | 2 | 2,33 | 1,65 | 73,7 | 37 | 12,8 | 9,25 |
