TOLLERANZE DIMENSIONALI TUBI STRUTTURALI

Uno strumento gratuito e pronto all'uso per il settore siderurgico.

Tolleranze Dimensionali tubi strutturali

Norma di prodotto EN10210 (formato a caldo) e EN10219 (formato a freddo)

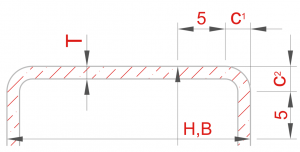

Posizioni per la misurazione delle dimensioni B, H e T per i tubolari a sezione quadrata o rettangolare.

Misurazione delle dimensioni e della forma

Tutte le dimensioni esterne, inclusa l’ovalizzazione, devono essere misurate ad una distanza dall’estremità del tubolare non minore di D per quanto riguarda quelli a sezione circolare, di B se si parla di tubolari a sezione quadrata e di H per i profili a sezione rettangolare, con un minimo di 100mm.

tolleranze tubi strutturali

Dimensioni Esterne

Per i tubolari a sezione circolare il diametro D deve essere misurato direttamente utilizzando un nastro da misura oppure un calibro a discrezione del fabbricante.

Per quanto riguarda le posizioni limite per la misurazione di B e H relative ai tubolari con sezione rettangolare o quadrate, le troverete illustrate in figura.

Spessore

Lo spessore T dei tubolari a sezione circolare, va misurato ad una distanza di non meno del doppio di T (2T).

Invece per i tubolari a sezione quadrata e rettangolare troverete tutto illustrato nella figura sottostante.

N.B.: Lo spessore, normalmente, viene misurato entro una distanza corrispondente alla metà del diametro esterno oppure alla metà del lato della sezione del tubolare in questione.
