Travi HEB, travi in ferro, schede tecniche

Norma di riferimento UNI 5397-78

Visualizza e scarica tabella pdf

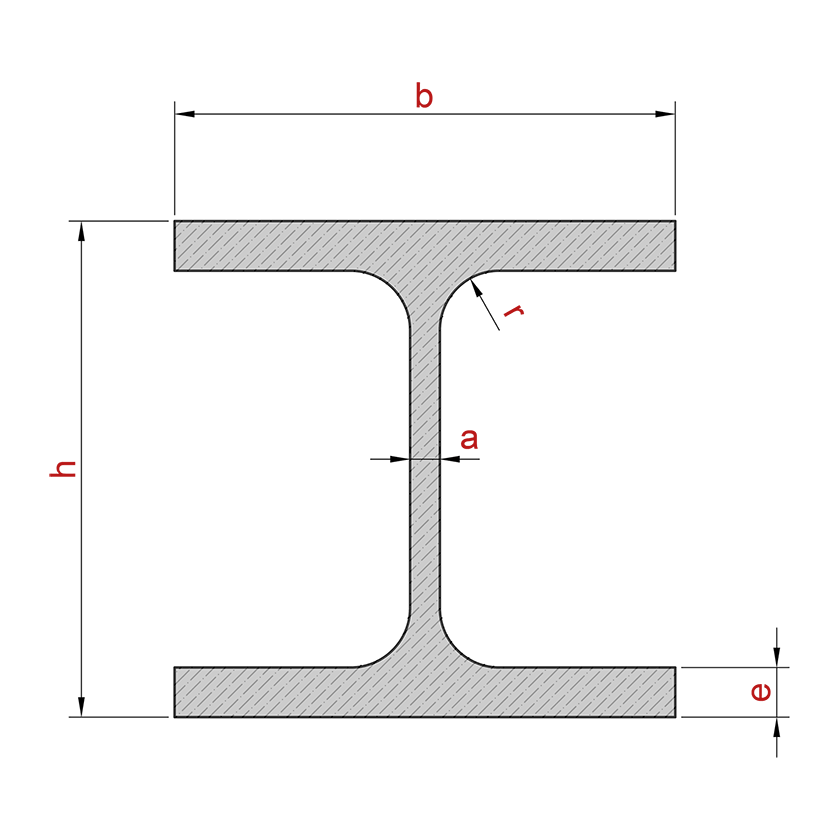

Nome	Dimensione	Peso	b mm	h mm	a mm	e mm	r mm	Area cm2	Area verniciabile m2/m	Area verniciabile m2/ton	Momenti d’inerzia Jx cm4	Moduli di resistenza Jy cm4	Momenti d’inerzia Wx cm3	Moduli di resistenza Wy cm3	Raggi d’inerzia Ix cm	Raggi d’inerzia Iy cm
HEB100	100	20,4	100	100	6	10	12	26,04	0,567	27,79	449,5	167,3	89,91	33,45	4,16	2,53
HEB120	120	26,7	120	120	6,5	11	12	34,01	0,686	25,69	864,4	317,5	144,1	52,92	5,04	3,06
HEB140	140	33,7	140	140	7	12	12	42,96	0,805	23,89	1.509	549,7	215,6	78,52	5,93	3,58
HEB160	160	42,6	160	160	8	13	15	54,25	0,918	21,55	2.492	889,2	311,5	111,2	6,78	4,05
HEB180	180	51,2	180	180	8,5	14	15	65,25	1,037	20,25	3.831	1.363	425,7	151,4	7,66	4,57
HEB200	200	61,3	200	200	9	15	18	78,08	1,151	18,78	5.696	2.003	569,6	200,3	8,54	5,07
HEB220	220	71,5	220	220	9,5	16	18	91,04	1,27	17,76	8.091	2.843	735,5	258,5	9,43	5,59
HEB240	240	83,2	240	240	10	17	21	106	1,384	16,63	11.260	3.923	938,3	326,9	10,31	6,08
HEB260	260	93	260	260	10	17,5	24	118,4	1,499	16,12	14.920	5.135	1.148	395	11,22	6,58
HEB280	280	103	280	280	10,5	18	24	131,4	1,618	15,71	19.270	6.595	1.376	471	12,11	7,09
HEB300	300	117	300	300	11	19	27	149,1	1,732	14,8	25.170	8.563	1.678	570,9	12,99	7,58
HEB320	320	127	300	320	11,5	20,5	27	161,3	1,771	13,94	30.820	9.239	1.926	615,9	13,82	7,57
HEB340	340	134	300	340	12	21,5	27	170,9	1,81	13,51	36.660	9.690	2.156	646	14,65	7,53
HEB360	360	142	300	360	12,5	22,5	27	180,6	1,849	13,02	43.190	10.140	2.400	676,1	15,46	7,49
HEB400	400	155	300	400	13,5	24	27	197,8	1,927	12,43	57.680	10.820	2.884	721,3	17,08	7,4
HEB450	450	171	300	450	14	26	27	218	2,026	11,85	79.890	11.720	3.551	781,4	19,14	7,33
HEB500	500	187	300	500	14,5	28	27	238,6	2,125	11,36	107.200	12.620	4.287	841,6	21,19	7,27
HEB550	550	199	300	550	15	29	27	254,1	2,224	11,18	136.700	13.080	4.971	871,8	23,2	7,17
HEB600	600	212	300	600	15,5	30	27	270	2,323	10,96	171.000	13.530	5.701	902	25,17	7,08
HEB650	650	225	300	650	16	31	27	286,3	2,422	10,76	210.600	13.980	6.480	932,3	27,12	6,99
HEB700	700	241	300	700	17	32	27	306,4	2,52	10,46	256.900	14.440	7.340	962,7	28,96	6,87
HEB800	800	262	300	800	17,5	33	30	334,2	2,713	10,35	359.100	14.900	8.977	993,6	32,78	6,68
HEB900	900	291	300	900	18,5	35	30	371,3	2,911	10	494.100	15.820	10.980	1.054	36,48	6,53
HEB1000	1000	314	300	1000	19	36	30	400	3,11	9,9	644.700	16.280	12.890	1.085	40,15	6,38
